碳钢电动截止阀，J941H阀门厂商，电动蒸汽-气体截止阀
博耐斯J941H电动法兰截止阀由电动执行装置和截止阀两部分组成，闸阀在管道中主要用来做切断，调节切断．电动截止阀适用于公称压力PN1.6～16MPa，工作温度-29～600℃的石油、化工、造纸、电力行业等各种工况的管路上，。驱动方式有手动、电动、气动等。微信：sy1668
电动截止阀特点
1、结构简单，制造和维修比较方便．2、工作行程小，启闭时间短．
3、密封性好，密封面间磨擦力小.
电动截止阀应用标准
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
电动截止阀性能参数
|
型号 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
|
工作压力（MPa） |
1.6～16.0 |
|||
|
适用温度（℃） |
≤425 |
≤150 |
||
|
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
|
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
|
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
||
|
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
|||

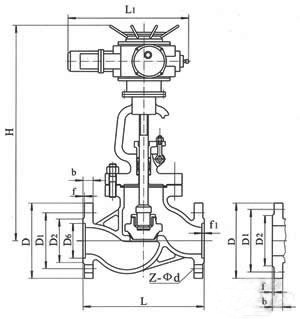

电动截止阀 主要尺寸
|
J41F 型 PN16 钢制截止阀外形及结构尺寸 (mm) |
|||||||||
|
|
|||||||||
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
重量/KG |
|
10 |
130 |
90 |
60 |
40 |
14 |
4×ø14 |
198 |
120 |
5 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4×ø14 |
200 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4×ø14 |
243 |
140 |
7.3 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4×ø14 |
253 |
160 |
8 |
|
32 |
180 |
135 |
100 |
78 |
15 |
4×ø18 |
280 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4×ø18 |
312 |
200 |
16 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4×ø18 |
321 |
200 |
16 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4×ø18 |
325 |
240 |
22 |
|
80 |
310 |
195 |
160 |
135 |
20 |
4×ø18 |
355 |
240 |
31 |
|
100 |
350 |
215 |
180 |
155 |
20 |
4×ø18 |
415 |
280 |
45 |
|
125 |
400 |
245 |
210 |
185 |
22 |
4×ø18 |
460 |
320 |
80 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8×ø23 |
510 |
360 |
97 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12×ø23 |
590 |
360 |
169 |
